2393 Magnetic Pulley Clutch

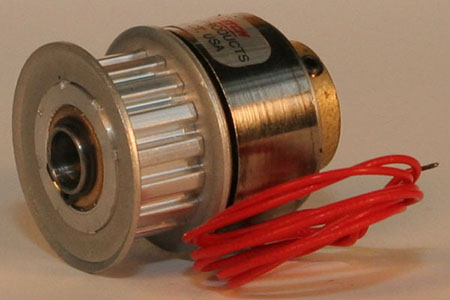

2393 Tiny-Clutch, Magnetic Pulley Clutch, Kwik-Way Products 794-8687-38

2393 Magnetic Pulley Clutch

The Tiny-Clutch 2393 Magnetic Pulley Clutch is based off of our M50D Magnetic Spring Clutch. This clutch features a 16 tooth, 1/5 pitch pulley, a 5/16" | 7.9mm bore & set screw mounting. It is Left hand drive & operates on 90VDC. If you have special needs for your application please Let Us Know.

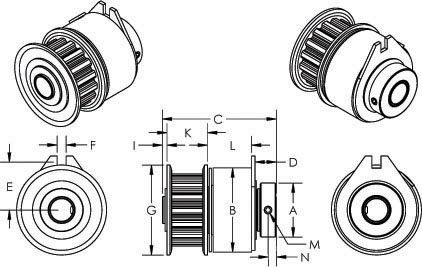

2393 Tiny-Clutch, Magnetic Pulley Clutch, Kwik-Way Products 794-8687-38, Dimensions
Specifications: Options:
Max Torque 25 in/lbs | 2.8 Nm Bore 5/16" | 7.9 mm
Max Speed
3000 rpm Mounting Set Screw
Dimension A 0.75 in | 19.1 mm Drive Counter Clockwise
Dimension B
1.17 in | 29.7 mm Voltage 90VDC
Dimension C
1.58 in | 40.1 mm Hub Type
16T, 1/5P Pulley
Dimension D 0.30 in | 7.6 mm
Dimension E 0.67 in | 17.0 mm
Dimension F 0.13 in | 3.3 mm
Dimension G 1.25 in | 31.8 mm
Dimension I 0.06 in | 1.5 mm
Dimension K 0.56 in | 14.2 mm
Dimension L 0.61 in | 15.5 mm
Dimension M 6-32 Set Screw
Dimension N 0.12 in | 3.0 mm

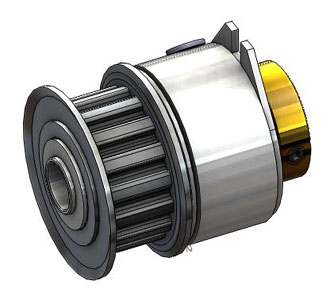

2393 Tiny-Clutch, Magnetic Pulley Clutch, Kwik-Way Products 794-8687-38

Contact us during your design phase & we
will build the right clutch for your application!!
